兼容性问题的根源：不止是接口对得上
很多采购方在装配电脑配件时，往往只盯着“能不能插进去”这一层。实际上，电子产品的兼容性远不止物理接口这么简单——它涉及电气信号、固件协议、供电规格甚至散热结构的多维匹配。以内存为例，DDR4和DDR5的物理凹槽位置不同，但即便同为DDR4，不同频率和时序在主板BIOS下的默认运行状态也可能天差地别。我们在成都推创科技的售后记录里，看到过不少因为混插不同品牌颗粒导致蓝屏的案例，这类问题在数码产品的组装场景中极为常见。
更深层的坑藏在供电相数设计上。一块标称TDP 65W的处理器，瞬时睿频功耗可能冲到110W以上，如果主板的VRM供电模块散热设计不足，长时间高负载下会触发降频保护。这不是“兼容性报错”，但实际体验比报错更糟糕——用户会感觉系统莫名变慢。
实操方法：用“三层验证法”替代经验主义
我们在为客户提供智能硬件整机方案时，内部有一套固定的验证流程，这里简化成三步供采购参考：
- 第一层：查官方QVL列表。主板或整机厂商发布的兼容性验证清单，比任何论坛帖子都可靠。不要只看型号，要看具体的版本号，比如某条内存的“Ver4.31”和“Ver5.02”可能颗粒方案完全不同。
- 第二层：计算总线带宽余量。例如PCIe 4.0 x4的固态硬盘，理论带宽为8GB/s，但实际主控开销会占掉约15%。若同时挂载多块高速SSD和显卡，需要确认芯片组提供的通道数量是否足够拆分。
- 第三层：实测功耗曲线。用功耗仪记录待机、满载、瞬间峰值三组数据，对比电源的+12V单路输出能力。很多电脑配件烧毁并非功率不够，而是纹波抑制不达标。
关键数据对比：看似同规格，实则两重天

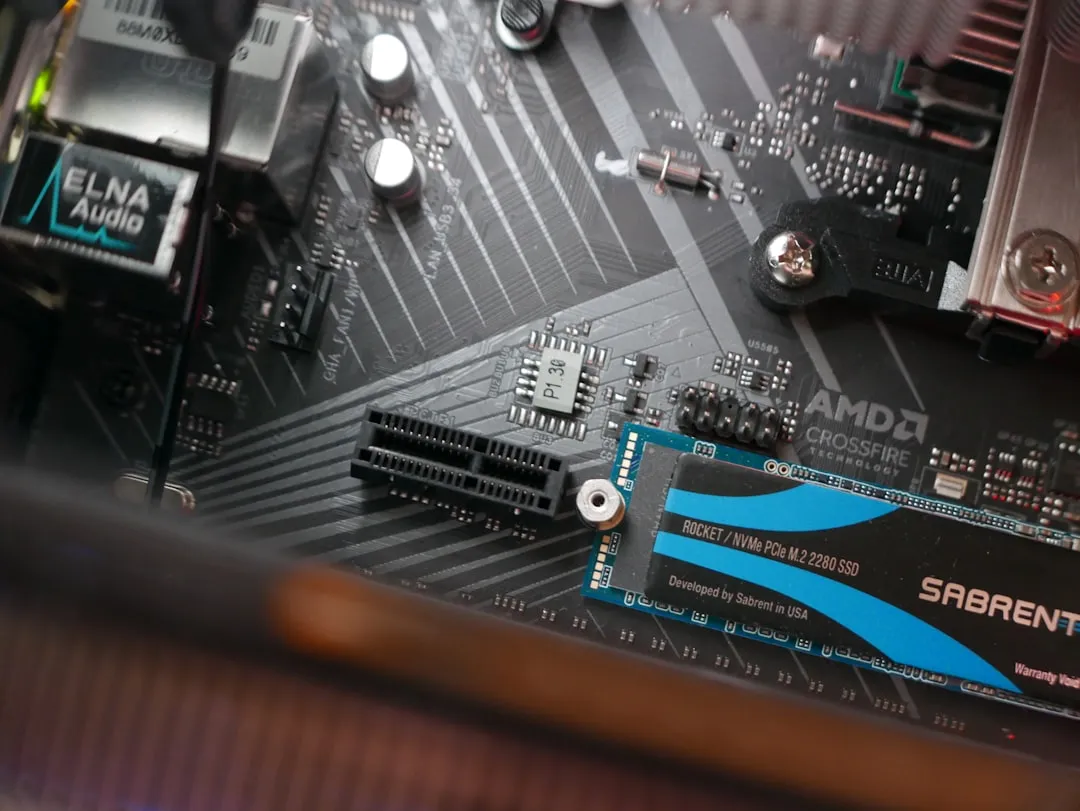

以最常见的M.2固态硬盘槽位为例，同样标注为“PCIe 3.0 x4”，但不同主板的实际走线方式差异很大。下面这组来自我们实验室的实测数据很能说明问题：
- 主流B760芯片组主板：直连CPU通道，延迟约78ns，持续读写稳定在3400MB/s左右。
- 入门级H610芯片组：走芯片组PCH通道，延迟攀升到112ns，且与SATA、USB 3.0共用带宽，当外接设备增多时，读写速度可跌至2800MB/s以下。
同样的通讯设备和存储方案，在不同板卡上的性能落差高达20%。这意味着采购时如果只看“接口形状”而不看“通道归属”，花高价买回来的高性能盘可能只能发挥七成功力。
另一个容易被忽视的点是散热器扣具压力。原装散热器压力值通常在25-30磅力，而某些第三方薄型散热器仅提供18磅力，这会导致CPU顶盖与散热底座接触热阻增大，温度直接高8-10℃。对于TDP超过125W的处理器，这已经足以触发降频阈值。
最后给采购方一个实用建议：在批量采购电脑配件前，尽量要求供应商提供“整机老化测试报告”，而非单纯的产品参数单。我们成都推创科技在交付行业客户时，都会附带48小时不间断压力测试的温度和功耗曲线图。兼容性不是玄学，它是可以被测量、被验证的工程问题——只要用对方法，就能避开绝大多数采购陷阱。
